6 de nov. de 2011

FENARCOM 2011

EMPRESAS E FABRICANTES RÁDIOS NOVIDADES E LANÇAMENTOS

FENARCOM OPORTUNIDADE ENCONTRO DE AMIGOS


DEMONSTRAÇÃO PLANOS DE VOO AÉRONAUTICA

STAND DA LABRE S/P PRESENTE NO EVENTO FENARCOM

BICICLETA EQUIPADA COM RÁDIO TRANSMISSOR ANTENAS E BATERIA

DO NOSSO AMIGO LUIS CARLOS ( PU2LCC ) JUNDIAÍ

MUITOS VISITANTES PRESENTE NA FENARCOM

EXAMES LABRE S/P " 238 CANDIDATOS "

ALMOÇO DOS AMIGOS REGIÃO

ESTA FOTO É PRA FICAR REGISTRADO........

MESMO COM ROUPA DE PRESIDIÁRIO NOSSO AMIGO EDISON (PU2POW) ESTAVA PRESENTE COM O ALVARÁ DE SOLTURA DA ESPOSA.

MARCO (PY2JV) EDISON (PU2POW)

SÉRGIO (PU2XPS) AYMORÉ (PY2ATH)

Fonte: Marco Aurélio PY2JV - http://py2kdo.blogspot.com/

Torre de radioamador em Lage estreita



Uma grande preocupação e as vezes um entrave para o radioamador montar a sua torre estaiada é que ele só dispõe da laje da própria casa, não tem terreno livre para a implantação. Este é o problema do Bruno Filho que escreveu pedindo algumas dicas para implantar a sua torre estaiada na laje de sua casa, a torre com 24 metros e a laje com 10x30 metros, esta torre irá portar menos de 20 quilos de equipamentos.

Com as informações passadas por email e depois de muito cálculo consegui chegar ao rascunho que coloco abaixo, deixo claro que se trata de um rascunho, pois faltam informações de região, velocidade dos ventos, precipitações, espessura e condição física da laje e etc, mas vamos em frente, pois temos uma restrição de segurança que a física e a mecânica deixarão bem claro.



lage 10x30

Este projeto utiliza como base a divisão de carga tensora em duas linhas (Linha 1 = Vermelho / Linha 2 = Verde), esteiada nos 4 pontos extremos (P1, P3, P4 e P6), utiliza também dois contrapontos (P2 e P5). Desta forma teremos 10 linhas tensoras.

A linha 2 tem seu ponto fixo em 40% da altura da torre, ou seja com 9,60mts, a linha 1 tem seu ponto fixo em 80% da altura da torre, ou seja em 19,20mts, dai para cima só podemos subir mais 1 metro. Aqui está a restrição, a torre pode chegar a no máximo 20 metros. Dai para frente com este espaço de solo só uma torre auto-portável ou uma torre mista. Um alerta é que não adianta sair colocando mais Linhas tensoras,  a resistência final será a mesma e o peso dos cabos e das torções só irá prejudicar.

Observem que os pontos e contrapontos tem um desenho diferente dos convencionais, trata-se de pontos elevados, em média possuem 70 centímetros pós solo, uma linha de tirantes (Linha 1) e fixa na extremidade deste ponto e a outra (Linha 2) é fixa a 20 centímetro do solo. Por ser montado em uma laje necessitamos fazer um tracionador para estes pontos.

Minha sugestão é a utilização de uma torre mista, auto portável com 15 metros e estaiada até o topo, ai você consegue atingir a altura desejada.

Recebi na sexta-feira o levantamento de acidentes mecânicos relacionados a torres de telecomunicações, um numero que cresce cada vez mais, de out/2010 a out/2011 foram 118, estas foram registradas por terem causado algum dano a bens ou a vida, não são registrados as que não causam dano. Este é um alerta que devemos ter em conta antes de subir qualquer torre. Minas Gerais, Bahia e interior de São Paulo superaram com os acidentes com torres para internet via rádio.

Espero ter ajudado ao amigo Bruno Filho, antes de iniciar aconselho um projeto sério!

13 de out. de 2011

Repetidora PY2KBI serra do mar está no ar

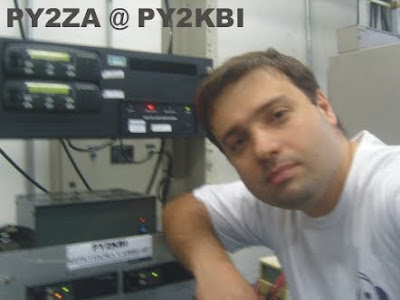

Junior - PY2ZA

Ontem, feriado de Nossa Senhora Aparecida, voltou ao ar a repetidora da LABRE-SP da Serra do Mar (Cubatão).
A PY2KBI transmite em 146.770MHz (-) com subton 71.9. Localizada em GG66sd, tem cobertura nas regiões da baixada santista, ABC e sudeste da capital.
A identificação desta repetidora é em telegrafia, transmitindo o indicativo e o grid locator da estação.
Uma estação repetidora serve para aproximar os Radioamadores que, de outra forma, não conseguem contato direto. Normalmente as repetidoras são localizadas em locais estratégicos para comunicações, portanto, prudência e inteligência devem ser utilizados durante comunicados em repetidoras.

Fonte: labre-SP

CRIATIVIDADE NO CURSO DE CW DA LABRE-RJ



O aluno Fernando, fez um manipulador para CW com uma maçaneta de Kombi

A criatividade do Fernando fez com que ele gastasse apenas alguns centavos para construir seu manipulador

Veja em detalhe, a obra de arte do Fernando


P A R A B É N S

Boletim de Setembro da IARU-MS Região 1



Boletim do mês de Setembro de 2011 do Sistema de Monitorização da IARU região 1.

Para acessar este boletim, compilado e editado por Wolfgang Hadel - DK2OM, visite a página web da IARU R1 Monitoring System através do endereço web http://www.iarums-r1.org, ou diretamente aqui.
